1、本文背景
含硫污水集中預處理罐區是公司重點要害區域，主要負責公司各生產裝置所產酸性水接收、中轉工作，為公司生產的平穩有效運行發揮了積極作用。在生產運行過程中，D101# 罐原光纖液位指示計量儀表故障頻繁，嚴重影響了裝置的正常生產。同時，罐內含有大量硫化氫等有毒有害氣體，極大地增加了儀表日常維護作業的難度。由于雷達液位計具有精度高、無可動部件、工作穩定可靠、維護量小、能耗低、抗干擾強以及適用被測介質的介電常數范圍寬等特點，公司計量部決定采用新型非接觸式測量智能雷達液位計替換原光纖液位計進行改造。
2、測量原理

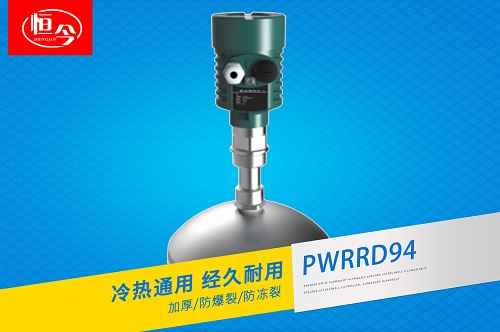

智能雷達液位計采用基于時間行程原理的“俯視式”測量，測量參考點（過程連接）與物料表面間的距離。天線發射微波脈沖信號，在被測物料表面產生反射，且反射的回波信號又被雷達系統所接收，并將其傳輸給電子部件。微處理器對信號進行處理，識別微波脈沖在物料表面所產生的回波信號。參考點至物料表面間的距離D 與脈沖信號的運行時間t 成正比：D=c×t/2，其中c 為光速。
